L'Atelier
Il est composé de deux sections: La première partie de 4m20 de profond par 6m60 de large est destiné à l'atelier avec établis et outils; la deuxième partie est un abris pour la mini-pelle et la tondeuse auto-portée, elle fait 4m20 de profond pour 3m20 de large.
La hauteur des murs est de 3m avec un faîtage à 4m75, pour pouvoir travailler sur de grands éléments dans l'atelier et ne pas être gêné par la flêche de la minipelle.
Je l'ai réalisé en clin de 22 mm d'épaisseur cloué sur une armature en chevrons et poteaux de 20cmx20cm. La toiture faite en OSB est couverte de bardeau goudronné noir façon ardoises.
Poteaux
6 poteaux de section 20cm et de 3m de haut sont disposés aux angles des deux parties de l'atelier et servent de base à la construction.
Ils sont fixés sur une dalle béton avec un pied métal.
L'ossature est en chevrons de 60x75, posée de niveau et raccordés à 6 poteaux de 3m de haut de section 20cm.
Le tout repose sur une dalle de béton.
Pannes
Des pannes de 6m de long relient les poteaux entre eux. Section de 40mm x 160.
Deux madriers verticaux de 5m de haut, section de 75mm x 170, servent de poteaux pour le faîtage.
Ils sont à nouveau reliés par une panne de 6m de long.
L'ensemble est raccordé par encastrement et cloué.
Tenons et Mortaises
Chaque poteau est renforcé par des jambes et bras de forces en chevrons de 75x60mm.
Les connexions se font en tenons sur les chevrons et mortaises sur les piliers, puis avec des clous de fixation.
Ossature
L'ossature est en chevrons de 60x75, posés verticalement. Ils sont emboités sur les pannes et poteaux.
Grenier
La hauteur du faîtage permet de placer un plateau de rangement de 8m² à 3m de haut.
Charpente
La charpente est réalisée en demi-madriers de 40x160mm croisés et emboités.
La pente de toit est de 28°.
Clin
Les murs sont en clin de 22mm d'épaisseur.
Les lattes sont clouées aux piliers et chevrons.

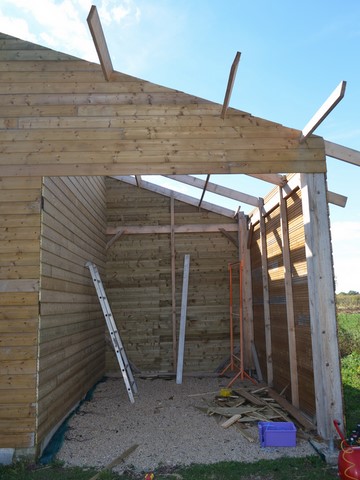

Clin côté garage
Le côté garage a été fermé avec du clin.
Il restera ouvert sans porte en façade. Et mesure environs 3m x 4m de profond.
Prévu par la suite pour ranger la minipelle et la tondeuse autoportée, il servira dans un premier temps pour stocker le placo, ciment et autres matériaux.
OSB de couverture
La toiture est réalisée en dalles d'OSB3 de 19mm d'épaisseur bouvetées.
Elle représente une surface de 72m².
Porte coulissante
La porte de l'atelier mesure 2m de large pour 3m de haut, soit 6m², elle est coulissante et pèse plus de 100Kg.
Elle est fabriquée en clin emboité dans un cadre en demi-chevrons mortaisés.
Des renforts verticaux sont emboités et cloués sur la face avant.
Couverture
La couverture du toit est effectuée avec du bardeau bitumé noir.
Celui-ci est cloué avec des clous de tapissier de 19mm à tête plate large.
établi
Les outils sont enfin rangés et organisés.
Les 5m de plan de travail sont déjà bien chargés.
Stockage
Les 24m² de rangement vont pouvoir libérer l'annexe pour poursuivre les travaux.
La hauteur de plafond de 3m au plus bas et 4m50 au plus haut permettent un bon stockage sans trop s'étaler.
Résultat
Matériaux
Chevrons de 60mm*75mm pour l'ossature.
Clin (ou bardage) de 22mm pour les murs.
Bandes de bardeau bitumé noir pour la couverture.
Clous de 100mm.
Clous de 60mm.
Clous à bardeau (tête plate large) de 20mm.
Clous finettes pour le clin.
Poteaux de 20x20cm. 2 Madriers de 5m en 160x80mm. Planches de 4 à 6m de long avec section de 40mm par 160 pour la charpente.
Outils
Ciseau à bois
marteau
scie circulaire
scie à bois
multifonction vibrant pour les tenons et mortaises.
Réalisé le
12 septembre 2016
